Бентонитовый шнур для колодцев

Специфика гидроизоляции колодцев

Колодцы — водопроводные, канализационные, дренажные — представляют собой вертикальные сооружения, собираемые из сборных железобетонных колец. Основная проблема гидроизоляции колодцев — герметизация стыков между кольцами, которые являются каналами проникновения грунтовых вод внутрь и утечки содержимого наружу.

Колодцы эксплуатируются в условиях постоянного контакта с грунтовыми водами и агрессивными средами (канализационные стоки). Кроме того, кольца колодцев подвержены осадочным деформациям, которые раскрывают стыки. Поэтому гидроизоляция стыков должна быть эластичной и самовосстанавливающейся.

Узлы применения шнура

Бентонитовый шнур применяется в следующих узлах колодцев:

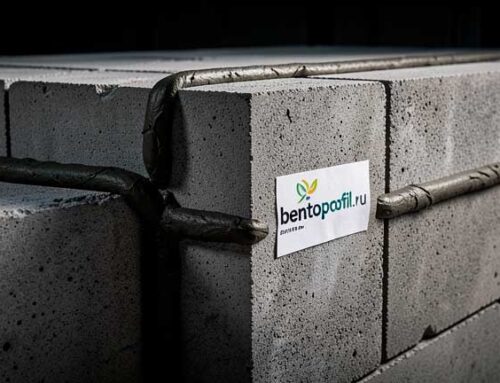

• Стыки колец — горизонтальные швы между сборными элементами;
• Стык «дно–кольцо» — примыкание нижнего кольца к днищу;

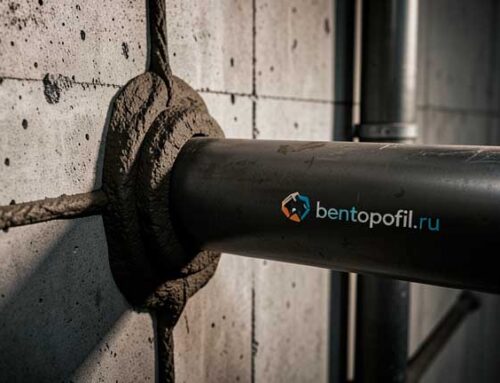

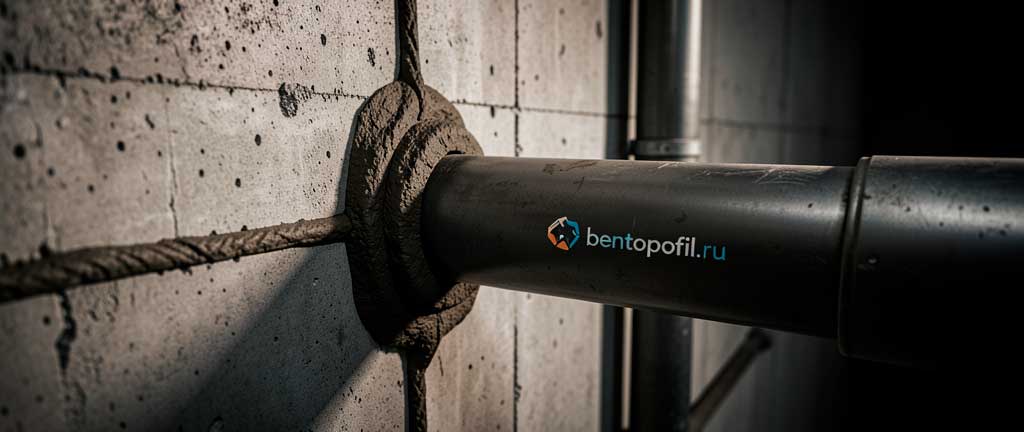

• Проходки труб — вводы и выводы коммуникаций;
• Стык «кольцо–плита перекрытия» — верхний узел колодца.

Каждый стык требует герметизации, так как через любой из них вода может проникнуть внутрь или вытечь наружу.

Технология герметизации

Герметизация стыков колодца бентонитовым шнуром выполняется в следующем порядке:

1. Очистка торцов колец от пыли, грязи и наплывов бетона;
2. Укладка шнура по периметру торца кольца;
3. Установка следующего кольца с прижатием шнура;
4. Контроль равномерности обжатия шнура;
5. Заделка стыка снаружи цементным раствором (при необходимости).

Шнур укладывается на торец нижнего кольца перед установкой верхнего. При установке кольца шнур обжимается, что обеспечивает его фиксацию и предварительное уплотнение.

Герметизация стыков колец

Герметизация стыков колец — основная задача при строительстве колодцев. Стык между кольцами имеет кольцевую форму, и шнур должен укладываться по всему периметру без разрывов. Для этого шнур нарезается на отрезки, соответствующие длине окружности кольца, с учётом нахлёста.

Длина окружности кольца диаметром D определяется по формуле:

L = π · D

Для стандартного кольца диаметром 1 м длина окружности составляет 3,14 м. С учётом нахлёста 100 мм расход шнура на один стык составляет около 3,3 м.

При установке кольца важно обеспечить равномерное обжатие шнура по всему периметру. Неравномерное обжатие приводит к тому, что в местах слабого прижатия шнур не заполняет стык, и образуются каналы фильтрации.

Сравнение с альтернативами

Традиционная заделка стыков цементным раствором неэффективна, так как раствор растрескивается при осадочных деформациях колец. Бентонитовый шнур компенсирует деформации и самовосстанавливается, обеспечивая герметичность на весь срок службы колодца.

Особенности монтажа в колодцах

Монтаж бентонитового шнура в колодцах имеет специфику, связанную с работой в стеснённых условиях и на высоте. Шнур укладывается на торец кольца, которое уже установлено в шахте, что требует аккуратности и соблюдения техники безопасности.

При укладке шнура на торец кольца важно обеспечить его центрирование. Шнур должен располагаться по центру торца, чтобы при установке верхнего кольца он равномерно обжимался. Смещение шнура к краю торца приводит к неравномерному обжатию и образованию каналов фильтрации.

Для колец с фальцевым соединением шнур укладывается в фальц, что обеспечивает его фиксацию и защиту от смещения. Для колец с плоским торцом шнур крепится клеем или мастикой, чтобы предотвратить смещение при установке верхнего кольца.

При установке верхнего кольца необходимо контролировать равномерность обжатия шнура. Перекос кольца приводит к неравномерному обжатию, что снижает эффективность гидроизоляции. Для контроля используется уровень и отвес.

Практический пример

Рассмотрим герметизацию колодца из 5 колец диаметром 1 м. Количество стыков — 4 (между кольцами) плюс стык с днищем и плитой перекрытия, итого 6 стыков. Длина окружности кольца:

L = 3,14 · 1 = 3,14 м

Расход шнура на один стык с нахлёстом — 3,3 м. Общий расход:

R = 6 · 3,3 = 19,8 м

С учётом запаса 10 % расход составит около 22 м шнура.

При выборе шнура для колодца учитывают также глубину заложения и уровень грунтовых вод. Для колодцев, заглублённых ниже уровня грунтовых вод, сечение шнура увеличивают на 20–30 %, а для канализационных колодцев с агрессивной средой применяют шнур с усиленной оболочкой, устойчивой к химическому воздействию стоков.
