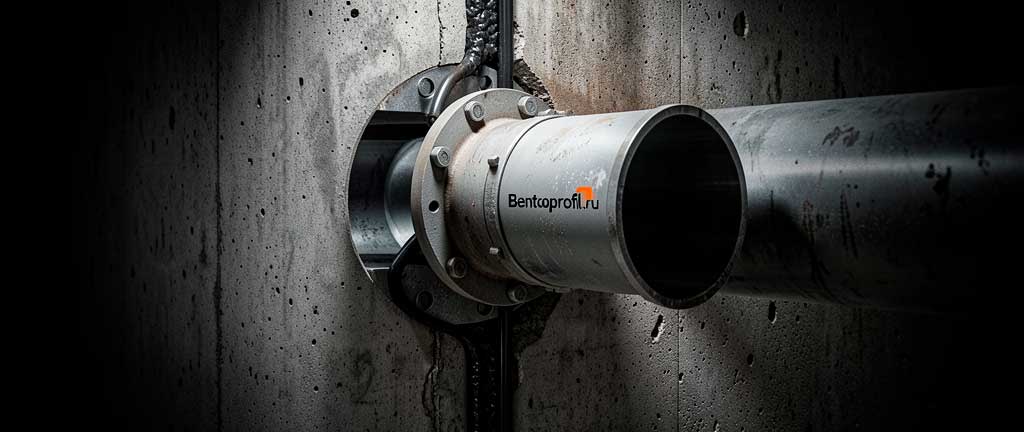

Гидроизоляция проходок труб

Проблема гидроизоляции проходок труб

Проходка инженерной коммуникации через ограждающую конструкцию — один из наиболее уязвимых узлов гидроизоляции любого заглублённого сооружения. Суть проблемы в том, что в месте пересечения трубы и бетонной стены или плиты образуется кольцевой зазор, который невозможно замонолитить идеально плотно. Даже при качественном бетонировании между стальной или полимерной трубой и бетоном остаётся микрощель, по которой вода под действием гидростатического давления проникает внутрь помещения.

Ситуация усугубляется несколькими факторами. Во-первых, труба и бетон имеют разные коэффициенты температурного расширения, поэтому при сезонных колебаниях температуры зазор циклически раскрывается и закрывается. Во-вторых, усадка бетона в процессе твердения приводит к дополнительному раскрытию зазора. В-третьих, вибрации от работающего оборудования, проходящего по трубе, постепенно разрушают жёсткие герметизирующие материалы. Всё это означает, что герметизация проходки должна быть не жёсткой, а эластичной и, в идеале, самовосстанавливающейся.

По статистике дефектов гидроизоляции, протечки через проходки коммуникаций составляют до 15–20 % от общего числа протечек в подземных сооружениях. При этом устранение протечки в уже эксплуатируемом сооружении обходится в 5–10 раз дороже, чем правильная герметизация на этапе строительства. Поэтому выбору материала и технологии герметизации проходок следует уделять первостепенное внимание.

Материалы для герметизации проходок

Для герметизации проходок труб применяются несколько групп материалов, различающихся по принципу действия, долговечности и стоимости:

Каждый из этих материалов имеет свою нишу применения. Цементный раствор — самый дешёвый, но и самый ненадёжный вариант, поскольку жёсткое заполнение растрескивается при любых подвижках. Полиуретановые герметики обеспечивают хорошую адгезию, но теряют герметичность при разрыве. Манжеты надёжны, но требуют точной установки и не компенсируют неровности зазора. Бентонитовый шнур выделяется на этом фоне способностью к самозалечиванию, что делает его оптимальным решением для ответственных проходок.

Сравнение материалов: преимущества и недостатки

Рассмотрим подробнее сильные и слабые стороны основных материалов для герметизации проходок.

Бентонитовый шнур

Преимущества: способность к самозалечиванию при локальных повреждениях; работа при напорных грунтовых водах; долговечность, сопоставимая со сроком службы конструкции; простота монтажа без специального оборудования; химическая стойкость к большинству агрессивных сред.

Недостатки: более высокая стоимость по сравнению с цементным раствором; необходимость защиты от преждевременного набухания при монтаже во влажной среде; ограниченная эффективность при сильнокислых или сильнощелочных водах.

Полиуретановый герметик

Преимущества: отличная адгезия к бетону и металлу; эластичность; простота нанесения.

Недостатки: отсутствие самозалечивания — после разрыва герметичность теряется безвозвратно; ограниченный срок службы; чувствительность к качеству подготовки поверхности.

Гидроизоляционная манжета

Преимущества: высокая механическая прочность; надёжность при правильной установке.

Недостатки: не компенсирует неровности зазора; сложность монтажа; высокая стоимость; отсутствие самозалечивания.

Вывод: для проходок, где возможны подвижки и где критична долговечность, бентонитовый шнур является оптимальным выбором благодаря уникальному сочетанию набухания и самозалечивания.

Бентонитовый шнур: принцип и расчёт

Бентонитовый шнур работает за счёт способности натриевого бентонита увеличиваться в объёме в 14–16 раз при контакте с водой. В замкнутом пространстве кольцевого зазора набухающий бентонит развивает давление набухания до 1,0 МПа, плотно заполняя все пустоты и микротрещины. Ключевое преимущество — обратимость процесса: при высыхании материал отдаёт влагу, при повторном увлажнении вновь набухает, что обеспечивает самозалечивание.

Для надёжной герметизации проходки необходимо правильно подобрать диаметр шнура. Основное правило: объём набухшего бентонита должен превышать объём кольцевого зазора с учётом запаса. Расчёт выполняется по формуле:

V_набух = V_шнура × k ≥ V_зазора × k_зап

где V_шнура — исходный объём шнура, k — коэффициент набухания (14–16), V_зазора — объём кольцевого зазора, k_зап — коэффициент запаса (1,5–2,0).

Практическое правило подбора диаметра: диаметр шнура должен составлять 50–70 % от ширины кольцевого зазора. Для типовой проходки трубы диаметром 100 мм в отверстии 150 мм (зазор 25 мм) оптимален шнур диаметром 15–20 мм.

Технология герметизации проходки

Правильная герметизация проходки бентонитовым шнуром выполняется в следующей последовательности:

1. Подготовка зазора. Кольцевой зазор очищается от пыли, грязи, масляных пятен и наплывов бетона. Поверхность должна быть сухой и ровной. При наличии острых выступов они удаляются, чтобы не повредить оболочку шнура.
2. Подбор шнура. Диаметр шнура подбирается по ширине зазора (50–70 % от ширины). Для неровных зазоров выбирается шнур большего диаметра.
3. Укладка шнура. Шнур укладывается по периметру трубы в кольцевой зазор. При укладке обеспечивается натяг — шнур должен плотно прилегать к стенкам зазора.
4. Стыковка. Концы шнура стыкуются с нахлёстом не менее 100 мм. Стыковка встык недопустима, так как образует разрыв барьера.
5. Дополнительная герметизация. В ответственных узлах поверх шнура наносится слой полиуретанового герметика или устанавливается манжета для дублирования защиты.
6. Контроль. Проверяется непрерывность укладки, нахлёсты и отсутствие повреждений оболочки. Результаты фиксируются в акте скрытых работ.

Пример расчёта для типовой проходки

Рассмотрим типовую задачу: стальная труба диаметром 108 мм проходит через бетонную стену толщиной 300 мм. Отверстие в стене — 160 мм. Требуется подобрать бентонитовый шнур и рассчитать его расход.

Исходные данные:

• диаметр трубы D_т = 108 мм;
• диаметр отверстия D_о = 160 мм;
• ширина кольцевого зазора b = (160 − 108) / 2 = 26 мм;
• толщина стены L = 300 мм.

Подбор диаметра шнура: d = 0,5–0,7 × b = 13–18 мм. Принимаем d = 16 мм.

Расчёт длины шнура: длина окружности зазора по среднему диаметру:

L_шнура = π × (D_т + b) = 3,14 × (108 + 26) = 420 мм

С учётом нахлёста 100 мм и запаса 10 %: L_итог = 420 + 100 + 42 = 562 мм ≈ 0,6 м.

Таким образом, для одной проходки требуется около 0,6 погонного метра шнура диаметром 16 мм. Для проходки с двух сторон стены (если герметизация выполняется с обеих сторон) расход удваивается.

Типичные ошибки и их последствия

Наиболее критичной ошибкой является стыковка шнура встык: в месте стыка образуется разрыв, через который вода проникает беспрепятственно. Поэтому контроль нахлёстов — обязательный этап приёмки скрытых работ.
