Набухающие гидрошпонки
Набухающие гидрошпонки сочетают механический барьер с бентонитовым слоем, который набухает при контакте с водой. Такое сочетание обеспечивает двойную защиту: лабиринтное уплотнение плюс самозалечивание за счёт набухания бентонита.
Набухающая гидрошпонка — это гибридное решение, объединяющее преимущества механической шпонки и набухающего материала. Профиль обеспечивает базовую герметичность, а набухающий слой компенсирует неровности поверхности и микротрещины.
Это решение особенно эффективно в холодных швах, где поверхность старого бетона может быть неровной, и в узлах примыкания, где монтаж обычной шпонки затруднён. Набухающий слой заполняет все неровности, обеспечивая плотное прилегание.
Принцип действия
Набухающая гидрошпонка работает в два этапа: механический барьер профиля препятствует фильтрации воды, а бентонитовый слой при контакте с влагой набухает и заполняет все пустоты и микротрещины, обеспечивая самозалечивание. Это делает набухающие гидрошпонки оптимальными для узлов с повышенными требованиями.
Бентонит — природный глинистый минерал, способный увеличиваться в объёме в несколько раз при контакте с водой. При набухании он создаёт давление, плотно заполняя шов и перекрывая пути фильтрации.
Важная особенность — набухание происходит только при контакте с водой. В сухом состоянии бентонитовый слой неактивен, что требует защиты от преждевременного увлажнения при хранении и монтаже.
Конструкция и материалы
Набухающая гидрошпонка состоит из следующих элементов:
- основной профиль из ПВХ или резины;
- набухающий слой на основе бентонита или гидрофильной резины;
- защитное покрытие, предотвращающее преждевременное набухание.
Набухающий слой может располагаться по всей поверхности профиля или только в определённых зонах. Расположение слоя определяется конструкцией профиля и условиями применения.
Области применения
Набухающие гидрошпонки применяются в:
- ответственных узлах подземных сооружений;
- деформационных швах;
- конструкциях с напорными грунтовыми водами;
- узлах, где важна надёжность и самозалечивание.
Набухающие шпонки особенно эффективны в холодных швах с неровной поверхностью и в узлах примыкания, где требуется компенсация неровностей.

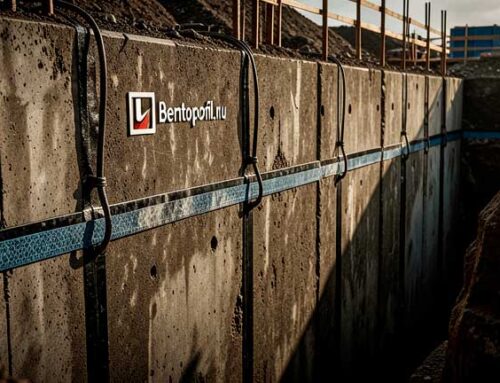

Технология монтажа
- Установить гидрошпонку по оси шва.
- Зафиксировать профиль к арматуре вязальной проволокой.
- Сварить стыки отрезков горячим способом.
- Защитить набухающий слой от преждевременного увлажнения.
- Замонолитить профиль при бетонировании.
Особое внимание уделяется защите набухающего слоя от дождя и грунтовых вод до бетонирования, поскольку преждевременное набухание снижает эффективность.
Бентонит и его свойства
Бентонит — природный глинистый минерал группы монтмориллонита, обладающий уникальной способностью к набуханию. При контакте с водой бентонит увеличивается в объёме в 10–15 раз, создавая давление, которое плотно заполняет шов.
Набухание бентонита — обратимый процесс: при высыхании он сжимается, а при повторном увлажнении снова набухает. Это обеспечивает многократное самозалечивание шва при циклическом увлажнении.
Однако бентонит имеет ограниченный ресурс набухания и может вымываться при постоянном потоке воды. Поэтому набухающие шпонки применяются в сочетании с механическим барьером профиля, который ограничивает поток воды.
Требования к материалам
Набухающая гидрошпонка должна соответствовать требованиям ГОСТ 25621-83 и иметь сертификат соответствия. При входном контроле проверяется целостность профиля, отсутствие трещин и расслоений, а также целостность набухающего слоя.
Особое внимание уделяется защитному покрытию набухающего слоя, которое должно предотвращать преждевременное набухание при хранении и транспортировке. Повреждённое покрытие свидетельствует о нарушении условий хранения.
Сравнение с обычной шпонкой
| Критерий | Набухающая шпонка | Обычная шпонка |
|---|---|---|
| Механический барьер | Да | Да |
| Самозалечивание | Да | Нет |
| Компенсация неровностей | Да | Нет |
| Зависимость от влажности | Да | Нет |
| Стоимость | Выше | Ниже |
Преимущества набухающей шпонки: самозалечивание, компенсация неровностей. Недостатки: зависимость от влажности, более высокая стоимость.
Нормативная база
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»;
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»;
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие».
Частые вопросы
Чем набухающая шпонка отличается от бентонитового шнура?
Набухающая шпонка — это профиль с набухающим слоем, сочетающий механический барьер и набухание. Бентонитовый шнур — чисто набухающий материал без механического профиля.
Когда набухающая шпонка эффективнее обычной?
Набухающая шпонка эффективнее в холодных швах с неровной поверхностью и в узлах примыкания, где требуется компенсация неровностей.
Как защитить набухающий слой от преждевременного увлажнения?
Набухающий слой защищается специальным покрытием, а при монтаже — укрытием от дождя и грунтовых вод до бетонирования.
Можно ли использовать набухающую шпонку в деформационном шве?
Да, набухающие шпонки применяются в деформационных швах, но для больших подвижек требуется профиль с компенсатором.
Список использованной литературы
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод».
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие».
