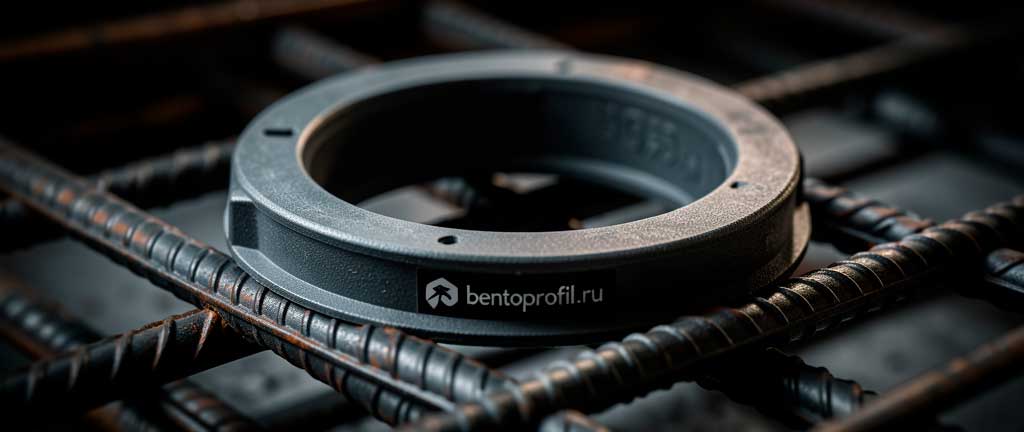

Кольцевые фиксаторы арматуры

Назначение кольцевых фиксаторов

Кольцевые фиксаторы арматуры — специализированный тип фиксаторов, предназначенный для фиксации арматурных стержней в каркасе и создания заданного зазора между слоями армирования. В отличие от «звездочек», «стульчиков» и «кубиков», которые обеспечивают защитный слой от опалубки, кольцевые фиксаторы работают внутри каркаса, фиксируя взаимное положение стержней.

Кольцевые фиксаторы применяются при многослойном армировании, когда необходимо выдержать точное расстояние между верхним и нижним слоями арматуры. Они также используются для фиксации поперечной арматуры и создания объёмного каркаса.

Конструкция и принцип работы

Кольцевой фиксатор представляет собой полимерное кольцо с внутренним отверстием для арматурного стержня. Стержень продевается через кольцо, которое фиксирует его положение относительно других элементов каркаса. Некоторые модели имеют несколько гнёзд для фиксации двух и более стержней.

Принцип работы основан на жёсткой фиксации стержня в заданном положении. Кольцо удерживает арматуру от смещения при бетонировании, обеспечивая точное соблюдение проектной геометрии каркаса.

Типоразмеры и совместимость

Кольцевые фиксаторы выпускаются под различные диаметры арматуры. Основные типоразмеры приведены в таблице.

При подборе кольцевого фиксатора необходимо учитывать точное соответствие внутреннего диаметра кольца диаметру арматуры. Слишком свободная посадка приводит к смещению стержня, слишком плотная — к затруднению монтажа.

Области применения

Кольцевые фиксаторы применяются в следующих случаях:

• многослойное армирование плит и фундаментов;
• фиксация поперечной арматуры;
• создание объёмных арматурных каркасов;
• обеспечение зазора между слоями армирования;
• фиксация стержней в сложных узлах.

Кольцевые фиксаторы особенно востребованы при армировании массивных конструкций, где требуется точное соблюдение геометрии каркаса.

Расчёт количества фиксаторов

Количество кольцевых фиксаторов рассчитывается исходя из числа точек пересечения арматурных стержней. Для сетки с шагом стержней a в обоих направлениях количество пересечений на площади S:

N = S / a².

Например, для плиты площадью 100 м² с шагом арматуры 0,2 м:

N = 100 / 0,2² = 100 / 0,04 = 2500 фиксаторов.

Это количество соответствует числу узлов сетки, в каждом из которых устанавливается кольцевой фиксатор.

Сравнение с другими типами

В отличие от фиксаторов защитного слоя, кольцевые фиксаторы не обеспечивают расстояние от опалубки, а фиксируют взаимное положение стержней внутри каркаса. Они дополняют «звездочки», «стульчики» и «кубики», а не заменяют их.

Преимущества кольцевых фиксаторов: точная фиксация стержней, простота монтажа. Недостатки: не обеспечивают защитный слой, требуют точного подбора по диаметру.

Материалы изготовления

Кольцевые фиксаторы изготавливаются из полипропилена или полиамида. Полипропиленовые фиксаторы оптимальны для большинства задач благодаря низкой цене и достаточной прочности. Полиамидные фиксаторы применяются в ответственных конструкциях, где требуется повышенная прочность и термостойкость.

Материал фиксатора должен быть инертным по отношению к бетону и арматуре. Полимеры, применяемые для изготовления фиксаторов, не вступают в реакцию с бетонной смесью и не вызывают коррозию арматуры. Это гарантирует долговечность конструкции.

Особенности монтажа

Монтаж кольцевых фиксаторов выполняется в процессе сборки арматурного каркаса. Фиксатор надевается на стержень до его установки в каркас или в процессе вязки. Важно обеспечить правильное положение фиксатора, чтобы он не смещался при бетонировании.

При многослойном армировании кольцевые фиксаторы устанавливаются между слоями, обеспечивая заданный зазор. Количество фиксаторов определяется числом узлов пересечения стержней. Недостаточное количество фиксаторов приводит к сближению слоёв и нарушению проектной геометрии.

Как выбрать кольцевой фиксатор

Выбор кольцевого фиксатора определяется диаметром арматуры и требуемым зазором между слоями. Внутренний диаметр кольца должен точно соответствовать диаметру арматуры, чтобы обеспечить надёжную фиксацию без люфта. Зазор между слоями определяется проектом и зависит от требуемой толщины защитного слоя.

При выборе также учитывается количество фиксируемых стержней. Для фиксации одного стержня применяются одинарные кольца, для двух и более — многогнёздные фиксаторы. Многогнёздные фиксаторы упрощают монтаж и обеспечивают точное взаимное расположение стержней.

Материал фиксатора выбирается исходя из условий эксплуатации. Для обычных условий достаточно полипропиленовых фиксаторов, для ответственных конструкций применяются полиамидные.
