Что такое гидрошпонка и зачем она нужна

Что такое гидрошпонка

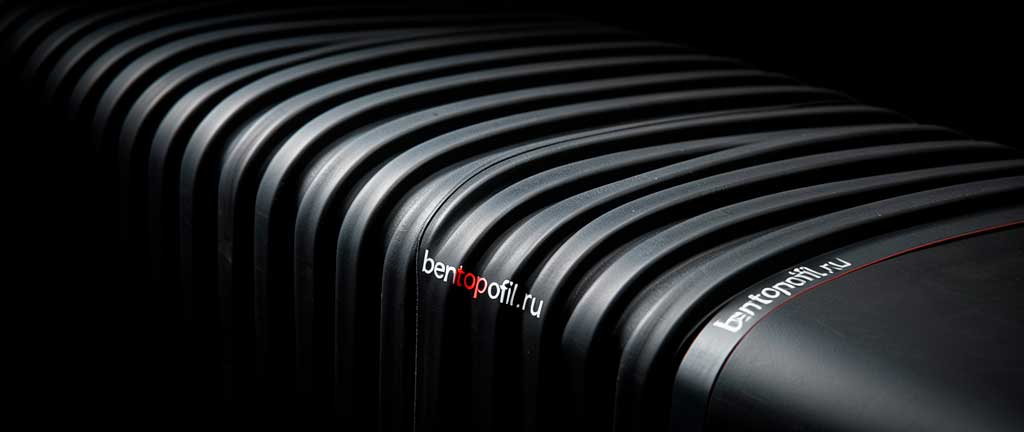

Гидрошпонка (гидроизоляционная шпонка, водонепроницаемая лента, waterstop) — это профилированная лента из эластичного полимерного материала, которая замоноличивается в бетонный шов и создаёт механический барьер на пути фильтрации воды. Изделие представляет собой непрерывный профиль с системой выступов, рёбер и полостей, который укладывается в зону стыка двух бетонных захваток до их бетонирования.

Ключевая задача гидрошпонки — обеспечить водонепроницаемость рабочих, холодных и деформационных швов бетонирования в подземных и гидротехнических сооружениях. В отличие от обмазочной или рулонной гидроизоляции, которая наносится на поверхность, гидрошпонка работает внутри массива бетона и не может быть повреждена при обратной засыпке, механических воздействиях или эксплуатационных нагрузках.

Термин «шпонка» заимствован из машиностроения, где шпонкой называют деталь, соединяющую два элемента и передающую усилие. По аналогии гидрошпонка «соединяет» две части бетонной конструкции, но передаёт не механическое усилие, а функцию водонепроницаемости через шов.

Принцип действия и физика герметизации

Гидрошпонка замоноличивается в бетон таким образом, что половина профиля находится в одной части конструкции, а половина — в другой. При поступлении воды она вынуждена огибать выступы профиля, проходя длинный извилистый путь. Сопротивление фильтрации при этом возрастает настолько, что вода не может преодолеть барьер при расчётном гидростатическом давлении.

Физический механизм герметизации основан на эффекте лабиринтного уплотнения. Путь фильтрации воды по шву увеличивается в несколько раз по сравнению с прямым швом без шпонки. Согласно закону Дарси, расход фильтрации обратно пропорционален длине пути фильтрации:

Q = k · i · A, где Q — расход, k — коэффициент фильтрации, i — гидравлический градиент (отношение напора к длине пути), A — площадь сечения потока.

Увеличение длины пути фильтрации L в 3–5 раз за счёт выступов профиля пропорционально снижает гидравлический градиент i = ΔH/L и, соответственно, расход воды. Дополнительно работает эффект обжатия: бетон при твердении плотно охватывает выступы профиля, создавая механическое сцепление и перекрывая капиллярные каналы.

Для деформационных швов гидрошпонка дополнительно выполняет функцию компенсатора: центральная полая часть профиля (деформационная петля) растягивается и сжимается вместе с подвижками конструкции, сохраняя герметичность при раскрытии шва до 20–40 мм в зависимости от типоразмера.

Материалы изготовления

Выбор материала гидрошпонки определяется условиями эксплуатации: величиной подвижек шва, гидростатическим давлением, химической агрессивностью среды и температурным режимом. Основные материалы представлены в таблице.

ПВХ-гидрошпонки наиболее распространены благодаря оптимальному соотношению цены, технологичности сварки и стойкости к щелочной среде бетона. Резиновые шпонки на основе ЭПДМ выбирают там, где требуется высокая эластичность и морозостойкость. Термопластичные эластомеры сочетают прочность ПВХ с эластичностью резины и применяются в узлах с повышенными требованиями.

Классификация гидрошпонок

По назначению гидрошпонки подразделяются на несколько основных типов:

• деформационные — для швов с подвижками, имеют центральную полую петлю;
• рабочие (для холодных швов) — плоские или с рёбрами, без компенсатора;
• опалубочные — для стыков опалубки и стыков «стена–плита»;
• инъекционные — с каналами для последующего инъектирования;
• набухающие — с бентонитовым слоем, увеличивающимся в объёме при контакте с водой.

По форме поперечного сечения различают плоские, ребристые, с центральной петлёй, с боковыми полками и комбинированные профили. Ширина профиля варьируется от 150 до 500 мм, что определяет допустимую толщину бетонной конструкции и величину защитного слоя.

Области применения

Гидрошпонки применяются в широком спектре подземных и гидротехнических сооружений:

• фундаменты и подземные паркинги жилых и коммерческих зданий;
• тоннели и станции метрополитена;
• резервуары чистой воды и очистные сооружения;
• бассейны и аквапарки;
• гидротехнические сооружения: плотины, дамбы, каналы;
• стены в грунте и ограждающие конструкции котлованов.

В каждом из этих объектов гидрошпонка решает задачу герметизации швов бетонирования, которые неизбежно возникают при поэтапной укладке бетона и являются наиболее уязвимым местом с точки зрения водопроницаемости.

Сравнение с альтернативными решениями

Для герметизации швов бетонирования помимо гидрошпонок применяются бентонитовые шнуры, набухающие профили и инъекционные системы. Сравнение представлено ниже.

Преимущества гидрошпонки: независимость от влажности, долговечность, способность воспринимать подвижки шва, отсутствие необходимости в обслуживании. Недостатки: требовательность к качеству монтажа и фиксации, необходимость сварки стыков, чувствительность к смещению при бетонировании.

Пример расчёта выбора профиля

Рассмотрим выбор гидрошпонки для деформационного шва фундаментной плиты толщиной 400 мм при расчётном гидростатическом давлении 0,3 МПа (30 м водяного столба).

1. Определяем тип шва: деформационный, с расчётным раскрытием до 20 мм.
2. Выбираем деформационную гидрошпонку с центральной петлёй, допускающей ход не менее 20 мм.
3. Проверяем ширину профиля: при толщине плиты 400 мм и защитном слое бетона 75 мм с каждой стороны допустимая ширина шпонки составляет 400 − 2×75 = 250 мм.
4. Выбираем профиль шириной 240 мм с центральной петлёй, что обеспечивает защитный слой не менее 80 мм.
5. Проверяем давление: выбранный профиль рассчитан на давление до 0,5 МПа, что превышает расчётное 0,3 МПа с запасом 1,67.

Таким образом, для заданных условий подходит деформационная гидрошпонка шириной 240 мм с центральной петлёй.

Нормативная база

• СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»;
• СП 28.13330.2017 «Защита строительных конструкций от коррозии»;
• ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие»;
• ГОСТ Р 56707-2015 «Системы фасадные теплоизоляционные композиционные».
