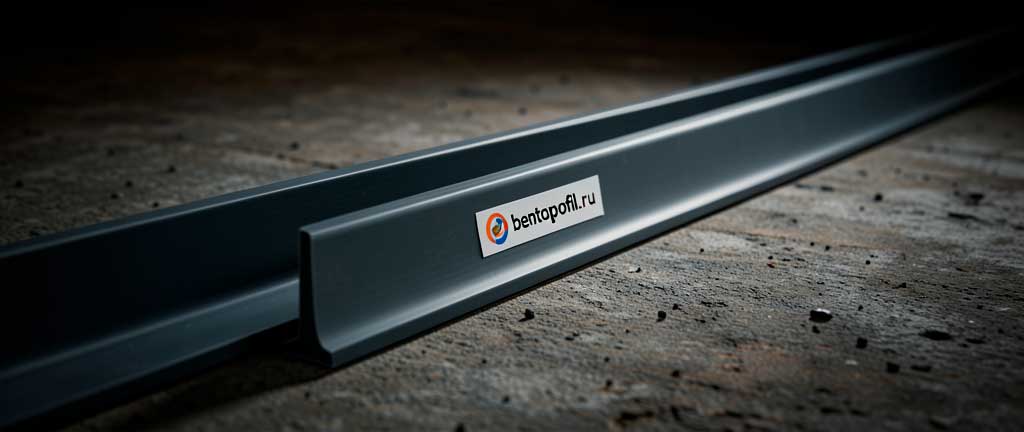

Гидрошпонка Гидроконтур: обзор

Гидрошпонки Гидроконтур: обзор

Гидроконтур — линейка гидроизоляционных шпонок, применяемых для герметизации швов бетонирования в подземном и гидротехническом строительстве. Продукция отличается широким ассортиментом профилей для различных типов швов и условий эксплуатации.

Гидрошпонки Гидроконтур изготавливаются из ПВХ-пластиката, который обеспечивает эластичность, прочность и стойкость к агрессивным средам. Профили рассчитаны на длительную эксплуатацию в контакте с грунтовыми водами и бетоном без потери герметизирующих свойств.

Отличительная особенность линейки — наличие специализированных профилей для стен в грунте и ремонтных шпонок, что расширяет область применения за пределы типовых узлов фундаментов и резервуаров.

Ассортимент и типы профилей

В ассортимент Гидроконтур входят следующие типы гидрошпонок:

• деформационные внутренние — для швов с подвижками внутри конструкции;
• деформационные наружные — для швов на наружной поверхности;
• деформационные опалубочные — для стыков опалубки;
• деформационные ремонтные — для ремонта существующих швов;
• холодные швы внутренние — рабочие шпонки для холодных швов;
• холодные швы опалубочные — для стыков опалубки в холодных швах;
• стена в грунте — специализированные профили для ограждающих конструкций.

Наличие ремонтных профилей — важное преимущество, поскольку позволяет герметизировать швы в уже построенных сооружениях без полного демонтажа конструкции.

Технические характеристики

Относительное удлинение не менее 300 % обеспечивает восприятие подвижек деформационных швов. Температурный диапазон от −40 до +60 °C покрывает практически все климатические зоны России.

Области применения

Гидрошпонки Гидроконтур применяются в следующих сооружениях:

• фундаменты и подземные сооружения жилых и коммерческих зданий;
• тоннели и станции метрополитена;
• резервуары чистой воды и очистные сооружения;
• стены в грунте и ограждающие конструкции котлованов;
• гидротехнические сооружения.

Ассортимент позволяет подобрать профиль под конкретный узел, включая специализированные решения для стен в грунте, где требования к герметизации особенно высоки.

Сравнение с Аквастоп и аналогами

Обе линейки имеют схожие базовые характеристики, но различаются ассортиментом специализированных профилей. Выбор зависит от конкретного узла: для стен в грунте предпочтителен Гидроконтур, для набухающих решений — Аквастоп.

Как подобрать профиль Гидроконтур

Подбор профиля выполняется по следующему алгоритму:

1. Определите тип шва и его расчётную величину деформаций.
2. Для деформационного шва рассчитайте раскрытие по формуле ΔL = α · L · ΔT.
3. Выберите профиль с ходом, превышающим расчётное раскрытие с запасом 1,2.
4. Для стен в грунте используйте специализированные профили.
5. Проверьте ширину профиля относительно толщины конструкции.

Пример: для стены в грунте толщиной 600 мм выбирается специализированный профиль, рассчитанный на работу в условиях высокого гидростатического давления и подвижек ограждающей конструкции.

Особенности монтажа

Монтаж гидрошпонок Гидроконтур выполняется по стандартной технологии:

1. Разметка оси шва и положения профиля.
2. Фиксация шпонки к арматуре вязальной проволокой с шагом 300–500 мм.
3. Сварка стыков горячим способом с перекрытием не менее 50 мм.
4. Контроль положения профиля перед бетонированием.
5. Бетонирование с осторожным вибрированием в зоне шпонки.

Для ремонтных профилей технология отличается: шпонка устанавливается в подготовленную штрабу и замоноличивается ремонтным составом, обеспечивая герметизацию существующего шва.

Нормативная база

• СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»;
• СП 28.13330.2017 «Защита строительных конструкций от коррозии»;
• ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие».
